一,现状分析

施工地点为行政楼5楼,6楼,现状如下:

1,地面网线和电线在前次搬迁后均被剪断留用;

2,网线均能通到机房,需要寻线确定位置;

3,电线均连到了配电箱,可使用;

4,施工区域均有天花,地毯;

5,6楼为领导办公层;

二,综合布线需求

家具搬迁到位后,需完成下列事项:

1,桌面网络保障正常可使用;

2,桌面强电保障正常可使用;

3,会议室音响广播系统正常可使用(常规音响布置)

4,WIFI6无线覆盖正常(待定);

三,综合布线要求

针对综合布线提出一下几点要求:

1,网线要求采用6类线材,卡位终端可以直接做水晶头,桌面预留1.5米以上的线长;

2,每个卡位必须至少配2个3插强电插口;

3,布线方案要考虑整体美观和便于维护性;

4,全部工期要求必须在7天内完成;

5,方案可以从简,但必须包含点位分布,机柜摆放,走线布局,互联等信息说明。

四,综合布线方案

基于客户布线要求和现场情况,以下几个施工关键点需着重考虑:

 1,桌面网络和机房网络连通,可正常使用;

 2,桌面强电可正常使用;

 3,线路走线设计整体美观,便于维护;

 4,方案成本需考虑;

结合客户需求及要求,我们设计以下方案:

1,桌面网络需正常可使用,以下是现场实图:

企业综合布线方案

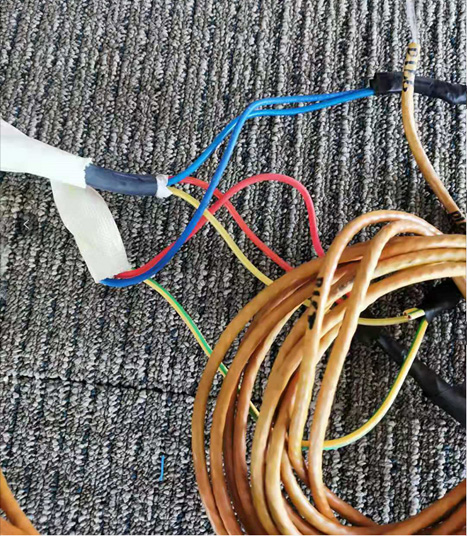

办公室线缆-现场图

从现场发现所有的网线和电源线均被剪断,网线要再利用起来必须得接线,有三个方案可供选择,如下:

1)使用六类模块进行端接,延长线到桌面。由于模块端接数量多,会有大块凸起,而且模块较为昂贵,从成本及使用美观考虑,该方案不建议使用;

2)从机房重新拉线到桌面。该方案线材使用量非常大,而且施工困难,成本高,不建议使用;

3)在办公区域分块设计汇聚点,安装小机柜和设备,重新拉线到桌面。该方案线材使用量少,施工成本及物料成本低,建议使用(本方案采用)。

2,强电点位走线考虑美观实用安全即可。

3,汇聚点位选择及施工设计

根据客户提供的图纸及现场勘查,我们设计以下汇聚点,设计主要考虑有以下几点:

1)就近原则,降低施工难度和线材成本;
2)汇聚点数量考虑,尽量不超出两台48口交换机的数量;

3)汇聚点安装位置合理,显得不突兀,整体美观;

4)设计走线美观,能隐藏尽量隐藏布线。

1,基于上述考虑我们根据图纸及现场,规划下述几个汇聚点:

企业综合布线方案-案例图

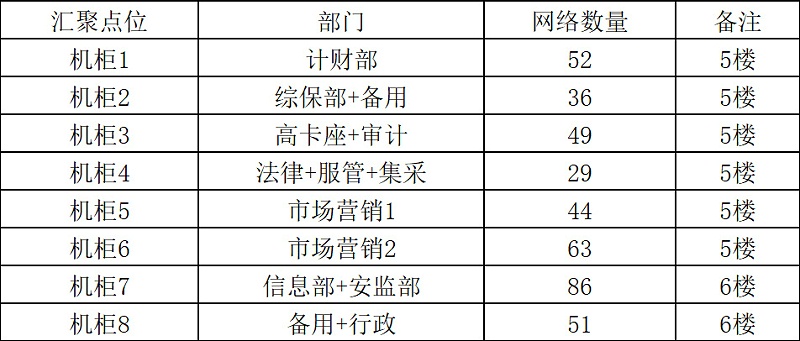

企业综合布线方案-案例图/ *总共设计8 个机柜汇聚点

4,机柜的位置及规格选择

从整体美观考虑及现场勘查,我们设计机柜的安装位置位于天花上,可以隐藏安装,不暴露在员工视野中,如下图:

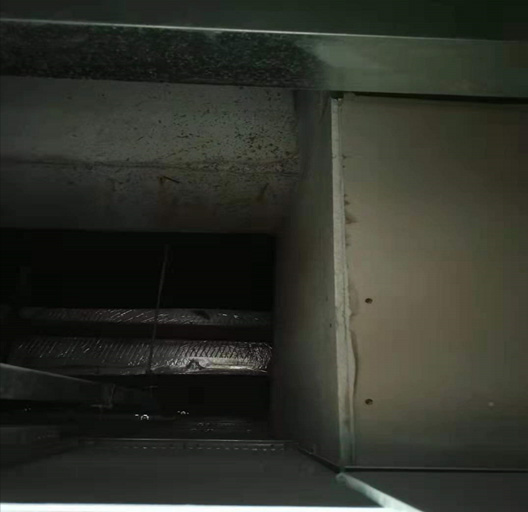

综合布线方案-现场图

*考虑到天花上方位置有限,我们采用6U小机柜,方便安装。

5,线缆走线方式及设计

从整体美观考虑,我们设计走线方式尽量隐藏,以下为5楼综保部+备用的汇聚点走线示例:

办公点位图

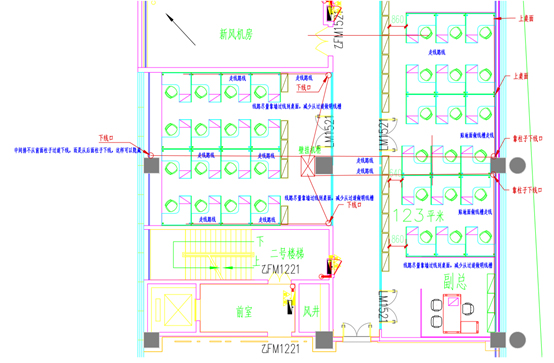

企业办公点位图

1)走线不直上直下,尽量从角落下线;

2)优先选择可以隐藏线路的方案,尽量不从过道过线;

3)玻璃幕墙区域尽量贴地走线,不影响美观;

4)机柜位置选择尽量居于区域的中间,方便走线;

5)机柜供电就近接入。

6,施工完成后,对每个点位的强电和弱电进行测试,测试正常后交付。

 综上,为本次综合布线的简要方案,希望能对您有帮助!
