华思特_某园区大楼数据中心规划案例
来源:http://www.hst1413.com/articles/hstkjm.html | 发布日期:2020-12-18 | 浏览量:

华思特科技的孙经理于2018 年为某上市公司园区规划高可用数据中心方案,包括了两种可选方案: 一主机房 20柜,一备用机房12柜,并配置对应的空调、电气、 UPS等基础环境。

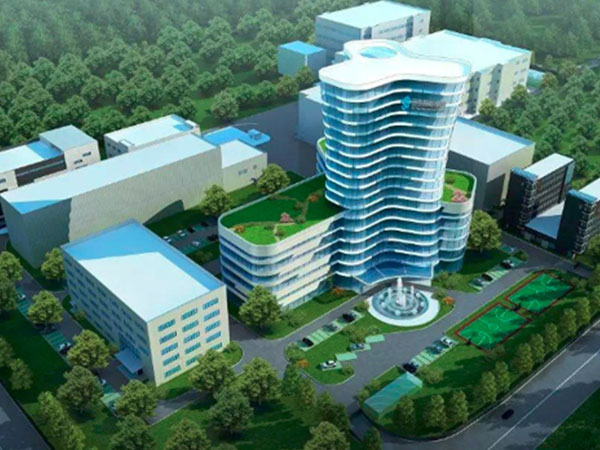

华思特科技某园区大楼数据中心规划案例

一、20机柜方案

设计说明:

1、按照20个服务器机柜 + 1个网络柜设计,单柜功率25kW

采用华为一体化微模块整体解决方案FusionModule2000

2、分别规划主机房和电池间,具体布局及尺寸如图所示;

3、规划整体功率为20*2.5 + 2(网络柜)= 52kW

4、电池设计备电时间为4小时,需要 41 50Ah电池,单组 38 ,合计电池数量为144 节;

5、供电方面,采用一体化UPS的解决方案,一体化 UPS集成125K模块化 UPS UPS输入输出开关、IT 支路配电、空调配电等于一柜, 大幅降低客户投资;

6、制冷方面,采用25kW行级送风精密空调,设计为 3+ 1的冗余,提高制冷可靠性;

二、12机柜方案

设计说明:

1、按照12个服务器机柜  +1个网络柜设计,单柜功率2.5KW。采用华为一体化为模块整体解决方案; FusionModule2000

2、由于空间有余,电池区域单独做一间隔间;

3、规划整体功率为12*2.5+2(网络柜)  =32KW

4、电池设计备用时间为4小时,需要  3150Ah,单组32  节;

5、供电方面,采用一体化UPS的解决方案,一体化  UPS集成50K模块化  UPS  UPS输入输出开关、IT  支路配电、空调配电等集成于一柜,大幅降低客户投资;

6、制冷方面,采用25KW行迹送风精密空调,设计为  2+1的冗余,提高制冷可靠性。
