UPS电源系统

方案介绍 / plan description

UPS(UninterruptiblePowerSystem/UninterruptiblePowerSupply),即不间断电源,是将蓄电池(多为铅酸免维护蓄电池)与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。当市电输入正常时,UPS将市电稳压后供应给负载使用,此时的UPS就是一台交流市电稳压器,同时它还向机内电池充电;当市电中断(事故停电)时,UPS立即将电池的直流电能,通过逆变零切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电压过低都能提供保护。

UPS电源系统
电气示意图 & 配电架构图 / Schematic diagram

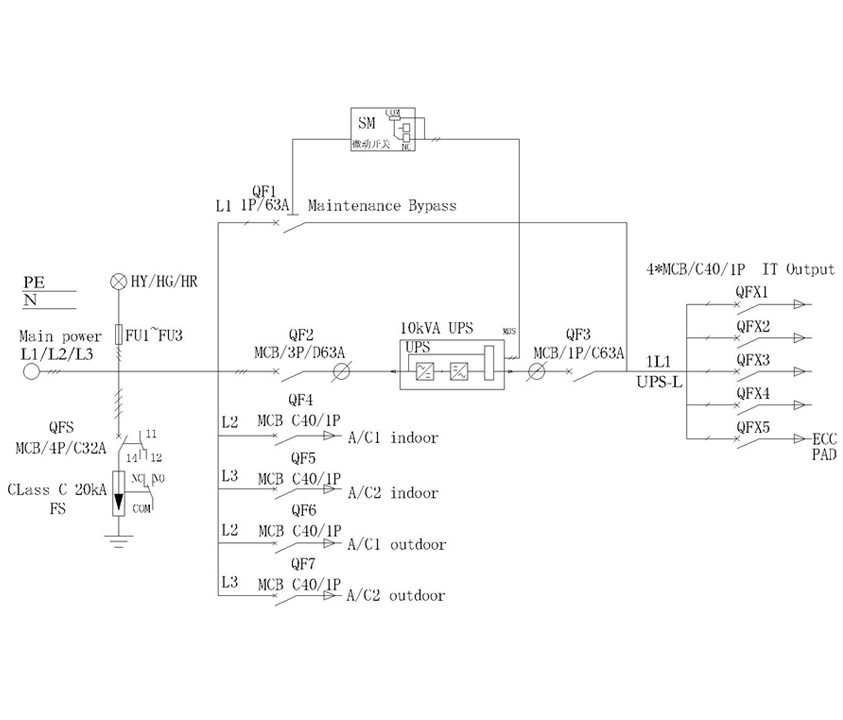

  • 示意图

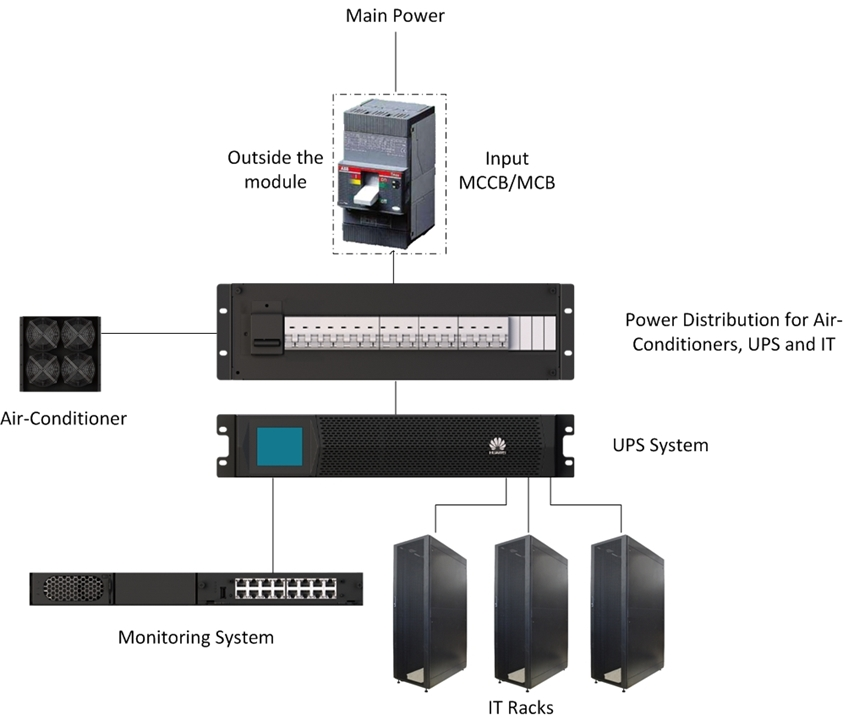

  • 构架图
UPS推荐 / Products Recommended
UPS2000-G

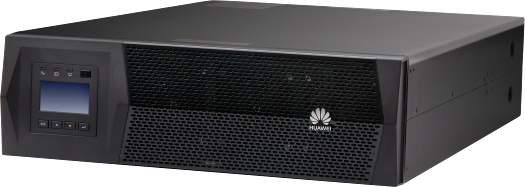

FusionModule800采用的UPS为UPS2000-G。根据用户的实际需求,为其提供合适的UPS系统。UPS2000-G工作在380V/400V/415V电源制式下,具有多重保护、高可靠性、智能简单,柔性扩容、高效节能、绿色环保等特点。 UPS2000-G外观图如左图所示。

参数类型 参数名称 20kVA
输入参数 输入电压范围 80V AC~280V
AC(80V AC~176V AC间,负载在
40%~100%间线
性降额。)
输入功率因数
(100%负载下)
> 0.99,单相输入
> 0.95,三相输入
额定输入电压 380V AC/ 400V
AC /415V AC(三相)
输入频率范围 40Hz~70Hz
输出参数 额定容量 20kVA
额定电压 220V AC/ 230V AC/ 240V AC(单相输出,通过LCD 设置电压等级来选择不同的电压
制式。)
功率因数 0.9
最大效率 94.5%
输出电压精度 ±1%
动态电压瞬变 ±5%
波峰因数 最高可达3:1
过载能力
  • 市电模式,105%~125%负载下:5Min,旁路正常转旁路,旁路异常直接切断输出。
  • 市电模式,125%~150%负载下:1Min,旁路正常转旁路,旁路异常直接切断输出。
  • 市电模式 ≥ 150%负载下:0.1s,旁路正常转旁路,旁路异常直接切断输出。
外形尺寸 高×宽×深 86mm×430mm×585mm
  安装方式 机架式
防雷 符合IEC/EN60240-2
IEC/EN61000-4-5
YD/T1095-2000 YD/T944-2007
交流输入端满足D 级防雷的要求(差、共模5kA,8/20μs)
环境参数 接口类型 电总/干接点/WEB/Modbus/SNMP(Simple Network Management Protocol)
运行温度 0℃~40℃
相对湿度 0% RH~95% RH,无凝露
最大海拔高度 < 1000m(1000m~4000m参考IEC62040-3降额)
储存和运输温度 -40℃~+70℃(电池包:-20℃~+40℃)
