防雷接地

方案介绍 / plan description

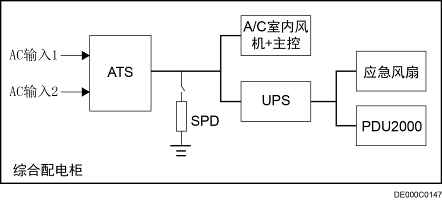

防雷系统示意图

FusionModule800主要应用于楼宇机房,整个配电系统在楼宇的配电系统中只是个子系统,电源系统的Class I SPD(surge protection device)由楼宇低压总配电房/柜提供。防雷系统如左图所示。

FusionModule800标配C级防雷器,前端配置防雷保护空开为32A。

空调室外机的供电电缆如需上楼顶,建议采用穿铁管或金属线槽敷设,铁管或金属线槽应保持电气连续并两端接地。

SPD的连接导线应尽可能短、直,长度不宜超过0.15m,SPD的电源连接导线采用小截面积10mm2的铜线,SPD的接地线采用不小于16mm2的铜线。

接地方案 / Grounding scheme

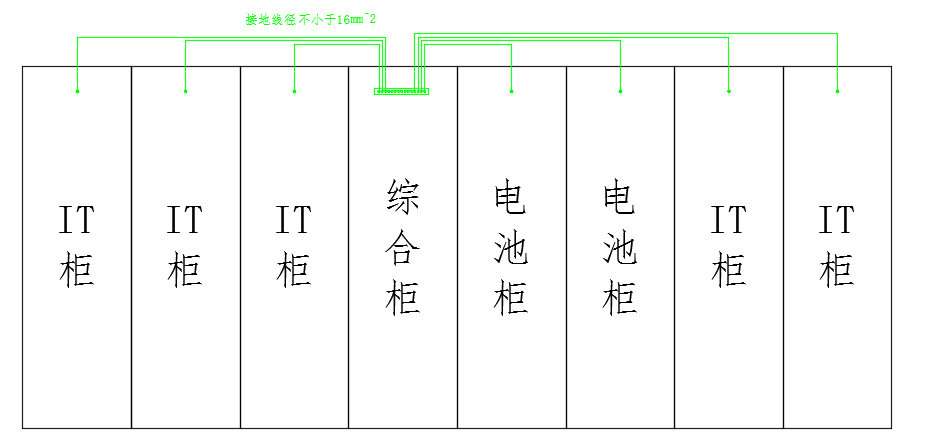

机柜系统等电位链接示意图

DC基础设施一体柜中设置主接地排,模块内其它各机柜接地端子连接到综合柜接地排上,接地线缆线径不小于16mm2;主接地排连接到机房的楼层接地排(FEB)或接地汇集带(机房内沿走线架或墙体敷设的25mm×3mm的铜带),接地线线径不小于35mm2。

说明:交流输入从前端配电取电,保护接地线的线径参考IEC 60364-5-54选取。机柜系统等电位连接如右图所示。

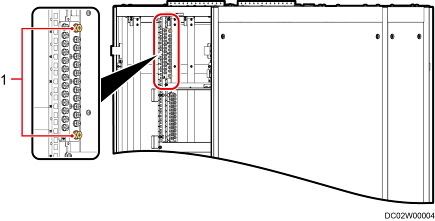

  • DC基础设施一体柜等电连接示意图
  • 机柜体的各金属组件/零件之间实现良好搭接。结构搭接面在搭接前进行喷涂保护(或不喷涂)并进行抗氧化处理,喷涂保护的表面区域确保实现两个搭接部件的搭接面完全的金属电接触。搭接质量采用直流阻抗来衡量,任意两个有搭接要求的零件之间的搭接直流阻抗不大于0.1Ω。不能良好连接的金属部件之间,采用接地电缆连接(如机柜门与机柜之间),连接电缆截面积建议不小于6mm2。

    各柜体内部设计有一个接地排或主接地点供设备接地用,接地排不需要绝缘安装。

    接地端子不小于M8,机柜总接地端子旁设置有黄底的接地标签如 。

    模块内部不带电的金属部件(如金属门窗、走线架、防静电地板支架)做等电位处理,等电位连线不小于6mm2。
